TD75、DTⅡ、DTⅡ(A)型帶式輸送機

產品應用范圍
        TD75和DT II型帶式輸送機由于輸送量大，結構合理，維護方便，成本低，通用性強等特點，而廣泛應用于礦山、冶金、化工、煤炭、建材、機械、糧食、輕工、水電、交通等各個行業，連續輸送各種散料和成件物品。

        根據輸送要求，TD75和DT II型帶式輸送機可以單機輸送，也可以多臺或者與其他輸送機組成水平或者傾斜的輸送系統。TD ll型帶式輸送機由于輕便，輸送量大，應用也越來越廣。

        帶式輸送機適用的工作環境溫度一般為-25-40℃，對于在特殊環境中工作的帶式輸送機，如具有耐熱、耐寒、防水、防腐、阻燃等條件，應另行采取相應的防護措施。

        TD75 and DTII belt conveyors are featured by great conveying capacity, advanced structure, convenient maintenance and high generality, so they are widely used for continuous conveying all kinds of bulk materials or finished products in many industries, such as, mining, metallurgy, chemical, coal, building materials, machinery, grains, light industry, water and electricity and transportation. According to the requirement, it can work alone, or form a horizontal or inclined conveying system together with several other units or other conveyors. TDII belt conveyor is used more and more widely, because of its lighter weight and greater conveying capacity.

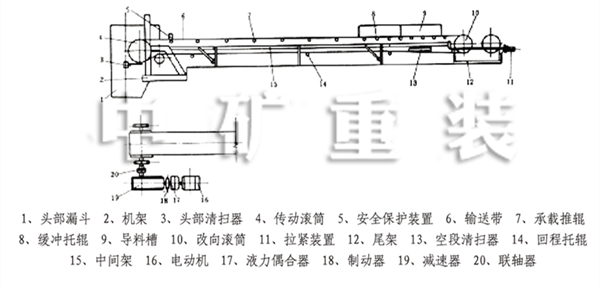

整體結構及部件名稱Overall structure and part names

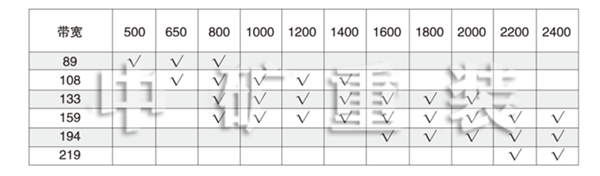

托輥參數Supporting roller spec.

 特點及應用
        TD75、DTⅡ型帶式輸送機帶寬有六種：500、650、800、1000、1200、1400毫米。 可用于水平或傾斜輸送，還可采用帶凸弧段、凹弧段與直線段組合的輸送形式。允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角,也取決于大塊物料出現的頻率。不同物料所允許的傾角見表1，傾斜向下輸送時，允許傾角上限為表1所列值得80%。若需要采用大于表1的傾角時，可選用花紋帶式輸送機。
         TD75、DTⅡ型帶式輸送機所選用的輸送帶有普通橡膠帶和塑料帶兩種，適用的工作環境溫度一般為-25~+40℃之間輸送具有酸性堿性、油類物質和有機溶劑等成份的物料時，需采用耐油、耐酸堿的橡膠帶或塑料帶。

 布置形式及物料輸送角度

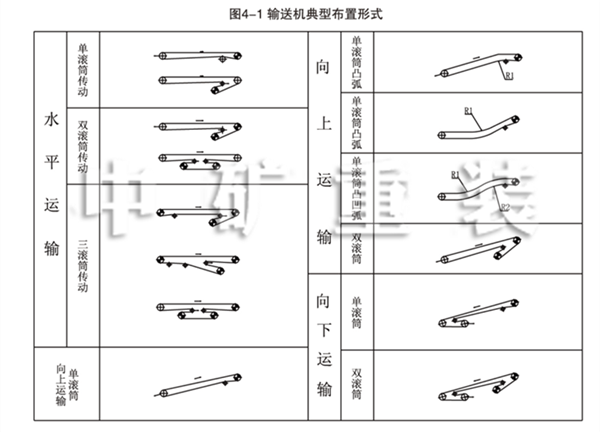

4-1、帶式輸送機可以用于水平或者傾斜輸送，可以傾斜向上，也可以傾斜向下，其典型布置形式參照圖4-1。

4-2、詳細輸送時允許的傾角上限為表列值得80%。

表4-1：輸送機輸送不同物料允許的傾角上限

注：
①包括精煤、中煤和尾煤
②包括黑色金屬、有色金屬、巖石、石灰石等礦石。

主要技術參數
TD75型帶式輸送機主要技術參數

輸送能力

1、試車時，先開空車，對膠帶運行情況進行調整，在空負荷運轉中，注意各部分有否發生故障。

2、空負荷試車后，若情況良好，即可按規定能力加料進行滿載運轉，檢查運轉是否正常，軸承溫度有否升高，未發現不良現象即能正式使用。

3、輸送機必須空載啟動，應先開車后方可加料，如輸送機是多臺銜接使用，應先從卸料一端開始順序啟動，而停車時，應在物料全部卸完后方可進行。

4、輸送機上不要裝載超標準過大巖石或其它重物，否則過重的物件將會使膠帶下墜或損壞機件。

5、進料時，不能使物料由過高的地方落于膠帶上。

6、若多臺輸送機聯合使用后時，其電氣開關必須聯鎖，以使末一臺輸送機停車。
